Οριζόντια περιστρεφόμενη κενή αποξηραντική μηχανή κουπιών λεπίδων ταχύτητας 5-20rpm
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Guojin |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | Kjg-5 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τυποποιημένο χαρτοκιβώτιο εξαγωγής |
| Χρόνος παράδοσης: | 20-30DAYS |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| Επισημαίνω: | 5rpm κενή αποξηραντική μηχανή κουπιών,Πιστοποιημένος περιστροφικός κενός στεγνωτήρας κουπιών του ISO |
||
Περιγραφή προϊόντων
5-20 στροφές ανά λεπτό Ταχύτητα περιστροφής Μηχανή στεγνώσεως κενού KJG-5 Blade Paddle
Ο συνεχής οριζόντιος στεγνωτής με κουπί αποτελείται από μια τρύπα με κάλυψη και δύο κούφους άξονες με κούφους κουπίους.Το υλικό στεγνώνεται με μεταφορά θερμότητας με το μέσο θέρμανσης όπως ο ατμός, θερμικό λάδι ή ζεστό νερό που ρέει μέσα από τους κούφους άξονες, κούφους πέλους και κάλυψη με κοιλότητες ή κάλυψη με μισό σωλήνα.Το αποξηραμένο προϊόν απομακρύνεται από το σωλήνα εκφόρτωσης μέσω μεταγωγού βίδα χωρίς άξοναΗ απουσία αέρα κατά τη διάρκεια της διαδικασίας ξήρανσης οδηγεί σε μια πολύ ασφαλή λειτουργία λόγω της χαμηλότερης περιεκτικότητας σε οξυγόνο,μια μικρή και συμπαγή επεξεργασία οσμών και προσφέρει τη δυνατότητα συστήματος ανάκτησης θερμότητας στην μονάδα συμπύκνωσης ατμού λόγω του υψηλού σημείου δροσιάς των εκπομπών αερίων.
Το υλικό τροφοδοτείται από το ένα άκρο της μηχανής και μεταφέρεται από τη βαρύτητα, κάτω από μια μικρή γωνία της στάθμης ή από ασυμμετρικές πεδάλες.στην έξοδο της μηχανής στο άλλο άκροΚατά τη διάρκεια του χρόνου διαμονής του υλικού στο μηχάνημα, διατηρείται μια τέλεια ροή του πλέγματος, εξασφαλίζοντας τέλεια ομοιόμορφη ποιότητα του προϊόντος.Το επίπεδο του προϊόντος μέσα στο μηχάνημα είναι εξασφαλισμένο από ένα ρυθμιζόμενο φράγμα υπερχείλισηςΤο φρεάτιο υπερχείλισης στην πλευρά της εξόδου του προϊόντος έχει χειροκίνητα ενεργοποιημένες βαλβίδες αδειοποίησης στο κάτω μέρος της απομάκρυνσης του προϊόντος πριν από την διακοπή της παραγωγής.Η βρύση εξόδου του προϊόντος στο κάτω μέρος του κόμβου έχει ορθογώνια φλάντσα για σύνδεση με τον εξοπλισμό κατωτέρω.
Ένα οριζόντιο μεταγωγικό με σπειροειδή βίδα είναι τοποθετημένο κάτω από το ορθογώνιο φλάντζο εξόδου του σωλήνα εκφόρτωσης, για να αφαιρέσει το προϊόν από την κοιλότητα.ένα σε κάθε άκρο του μεταφορέαΣε συνδυασμό με την αμφίδρομη περιστροφή του μεταγωγού βίδας, το προϊόν μπορεί να μεταφερθεί σε οποιοδήποτε από αυτά τα σημεία εξόδου.
Το στεγνωτήριο έχει δύο κούφους άξονες με κούφους σχήματος σφήνας ή κουνεφορμικού σχήματος πέλματα που έχουν τοποθετηθεί σε σταδιακή θέση.Το μέσο θέρμανσης εισάγεται σε μια πλευρά των άξονων και ρέει παράλληλα μέσω των πεδίδωνΟι πεδάλες έχουν σχήμα σφήνας για τη βέλτιστη επαφή με το προϊόν και κατά συνέπεια καλή μεταφορά θερμότητας στην πλευρά του προϊόντος.Το μέσο θέρμανσης αφήνει τους άξονες στην ίδια πλευρά όπως έρχεταιΓια την προστασία από την τριβή, τα πεδάλια θα επικαλυφθούν με ανθεκτική στην τριβή επικάλυψη από καρβίδιο του βολφραμίνου.Η κούφια κατασκευή των σχοινιών πετού σημαίνει ότι ολόκληρη η εσωτερική επιφάνεια λειτουργεί ως ένας μεγάλος ανταλλακτής θερμότηταςΗ ελεγχόμενη αναταραχή από τους περιστρεφόμενους άξονες με τις πεδάλες παρέχει εξαιρετική αλληλεπίδραση προϊόντος-επιφάνειας, για έναν βέλτιστο ρυθμό μεταφοράς θερμότητας.ειδικά σε σύγκριση με την άμεση ξήρανση με τις σχετικές μεγάλες ροές θερμού αέραΟι δύο περιστρεφόμενοι άξονες της βρύσης εξασφαλίζουν τη βέλτιστη μεταφορά και ανάμειξη θερμότητας.
Στο αμμοστεγμένο κάλυμμα υπάρχουν η είσοδος του προϊόντος, η έξοδος ατμού, δύο πύλες ελέγχου και μια τρύπα.Το κάλυμμα μπορεί να ανιχνεύεται προαιρετικά από τη θερμότητα για την αποφυγή κινδύνου συμπύκνωσηςΤο αέριο σαρώσεως μπορεί να εισάγεται μέσα από πρίζες στην πλευρά εισόδου και εξόδου του προϊόντος.
Οι κυριότερες σφραγίδες του άξονα επιτυγχάνονται με κουτιά γεύσης.Έτσι ώστε να μπορούν να ακολουθήσουν μικρές κινήσεις των άξονων και να διατηρήσουν την σφιχτότητα. Οι άξονες φορούν μανίκια στην περιοχή σφράγισης για να αποτρέψουν τη βλάβη του άξονα από τριβή. Τα κουτιά γεμίσματος έχουν δαχτυλίδι φανάρι για καθαρισμό αερίων. Τα ρουλεμάνια είναι ρουλεμάνια με λιπαντικό λάδι.Το μέσο μεταφοράς θερμότητας εισάγεται και αφαιρείται μέσω των ίδιων περιστρεφόμενων αρθρώσεων σε μια πλευρά του άξοναΟ άξονας τροφοδοτείται από έναν κινητήρα με σκληρό κιβώτιο ταχυτήτων.Η ταχύτητα περιστροφής μπορεί να ρυθμιστεί μόνο με VFD.
Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5Κύριο χαρακτηριστικό
Οι σχήμα σφήνας κούφες λεπίδες είναι πυκνά διατεταγμένες στον κούφιο άξονα, και το θερμικό μέσο ρέει μέσα από τις λεπίδες μέσω του κούφου άξονα..Η θερμοκρασία του θερμικού μέσου κυμαίνεται από - 40 °C έως 320 °C, ο οποίος μπορεί να είναι υδρατμών ή υγρού τύπου: όπως ζεστό νερό, λάδι μεταφοράς θερμότητας κλπ.Η έμμεση θέρμανση αγωγού δεν μεταφέρει αέρα για να απομακρύνει τη θερμότηταΗ απώλεια θερμότητας είναι μόνο η απώλεια θερμότητας στο περιβάλλον μέσω του στρώματος μόνωσης του σώματος του αντιδραστήρα.Η επιφάνεια μεταφοράς θερμότητας της σφηνοειδούς λεπίδας έχει τη λειτουργία του αυτοκαθαρισμούΗ σχετική κίνηση των σωματιδίων του υλικού και της σφηνοειδούς επιφάνειας μπορεί να ξεπλύνει τα προσκολλημένα υλικά στην σφηνοειδή επιφάνεια,έτσι ώστε η καθαρή επιφάνεια μεταφοράς θερμότητας να διατηρείται σε κίνηση όλη την ώρα.
Η σφαιρική διάταξη του κούφου άξονα με την σχήμα σφήνας, το μέσο θερμότητας μέσω του κούφου άξονα ρέει μέσω της λεπίδας.το μέσο θέρμανσης μπορεί να είναι υδρατμόςΤο μέσο μεταφοράς θερμότητας ρέει μέσα από το κάλυμμα του κελύφους και το κούφιο άξονα ανάμειξης μέσω της περιστρεφόμενης σύνδεσης,και ο κούφος άξονας ανάμειξης έχει διαφορετική εσωτερική δομή ανάλογα με τον τύπο του θερμικού μέσου για να εξασφαλιστεί το καλύτερο αποτέλεσμα μεταφοράς θερμότητας.
Στο χαρτοπολτό και το μανδύα πρόσβαση σε ζεστό λάδι, θέρμανση ταυτόχρονα, το άνω μέρος της θύρας εκκένωσης ταυτόχρονα μέσω του θερμαινόμενου ξηρού αέρα μετά από περαιτέρω ξήρανση,αυξάνοντας έτσι σημαντικά την αντοχή ξήρανσης της συσκευήςΗ υγρασία εξατμίζεται από το αέριο της ουράς έξω από το στεγνωτήριο, ο υγρός αέρας απελευθερώνεται από τον ανεμιστήρα εξωτερικού.
Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5 Τεχνικές παραμέτρους
| - Όχι, όχι, όχι. | Άρθρο | Παράμετροι | Σημείωση |
| 1, | Σχήμα | KJG-5 | |
| 2, | Περιοχή μεταφοράς θερμότητας από την κουπί [m]2] | 3.5 | Συμπεριλαμβανομένης της επιφάνειας του άξονα |
| 3, | Περιοχή μεταφοράς θερμότητας του μανδύα [m]2] | 1.5 | |
| 4, | Συνολική επιφάνεια μεταφοράς θερμότητας [m]2] | 5 | |
| 5, | Εξάτμιση νερού [kg/h] | 50 | |
| 6, | Δυνατότητα παραγωγής [kg/ώρα] | 15-20 | |
| 7, | Διάμετρος πέλματος [mm] | 260 | |
| 8, | Ενεργός όγκος [m]3] | 1 | |
| 9, | Ταχύτητα περιστροφής [rpm] | 1-15 | |
| 10, | Τυπική ονομασία κινητήρα [kW] | 3 | |
| 11, | ροή αερίου φορέα [m]3/h] | 300 έως 500 | |
| 12, | Κατηγορία κινητήρα ανεμιστήρα καυσαερίων φορέα [kW] | 0.75 | |
| 13, | Χώρος δαπέδου μηχανών [L×W×H] | 2816X760X1370 | |
| 14, | Τυπικό βάρος ανύψωσης [kg] | 1500 |

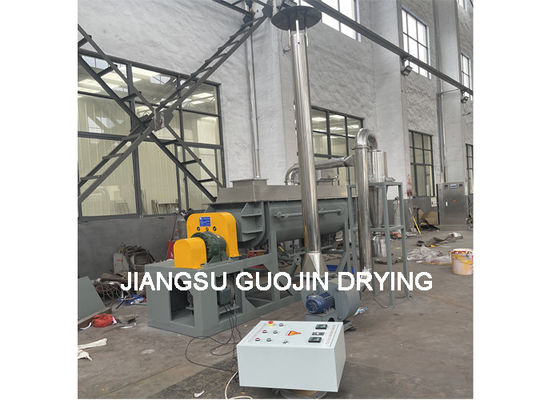

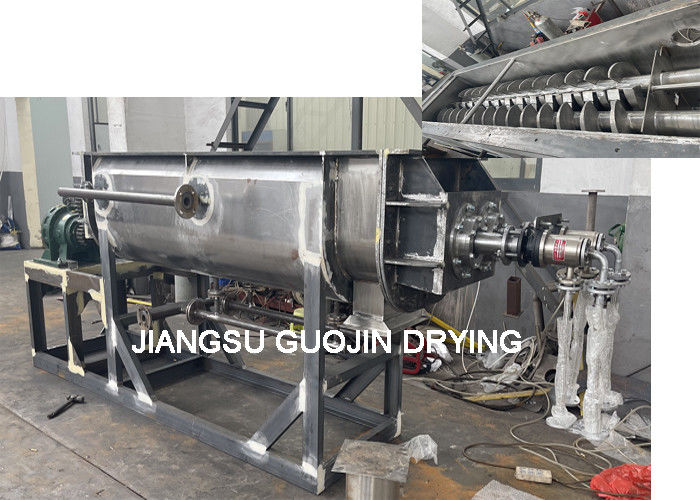

Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5Δείξτε
