Εξάτμιση 50kg/H kjg-5 νερού κοίλη ξηρότερη ανοξείδωτη κενή αποξηραντική μηχανή κουπιών

Υδροξείδωση 50kg/h KJG-5 Κούφιο στεγνωτήρα κουπί Ατσάλινο ηλεκτρικό στεγνωτήριο

Ο συνεχής οριζόντιος στεγνωτής με κουπί αποτελείται από μια τρύπα με κάλυψη και δύο κούφους άξονες με κούφους κουπίους.Το υλικό στεγνώνεται με μεταφορά θερμότητας με το μέσο θέρμανσης όπως ο ατμός, θερμικό λάδι ή ζεστό νερό που ρέει μέσα από τους κούφους άξονες, κούφους πέλους και κάλυψη με κοιλότητες ή κάλυψη με μισό σωλήνα.Το αποξηραμένο προϊόν απομακρύνεται από το σωλήνα εκφόρτωσης μέσω μεταγωγού βίδα χωρίς άξοναΗ απουσία αέρα κατά τη διάρκεια της διαδικασίας ξήρανσης οδηγεί σε μια πολύ ασφαλή λειτουργία λόγω της χαμηλότερης περιεκτικότητας σε οξυγόνο,μια μικρή και συμπαγή επεξεργασία οσμών και προσφέρει τη δυνατότητα συστήματος ανάκτησης θερμότητας στην μονάδα συμπύκνωσης ατμού λόγω του υψηλού σημείου δροσιάς των εκπομπών αερίων.



Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5

Κύριο χαρακτηριστικό

Δορυφόρο μανδύα θέρμανσης

1) Εργασιακή πίεση έως και 10 bar

2) Η σωληνωτή θέρμανση εξασφαλίζει πολύ ομοιόμορφη θέρμανση και ακριβή ρύθμιση της θερμοκρασίας

3) Ο πλήρης μήκους θόλος ατμού μειώνει την μεταφορά και διαχωρίζει τα στερεά από τον εξατμισμένο υδρατμό.

3) Η ορυκτή μόνωση 80 mm μειώνει σημαντικά τις θερμικές απώλειες

Κούφος δίσκος

1) Σημαντική αύξηση της επιφάνειας θέρμανσης

2) Πολύ μικρότερη περιοχή συγκόλλησης από τις σφήκες

3) Η επιφάνεια του αυτοκαθαριζόμενου δίσκου βελτιώνει σημαντικά τη μεταφορά θερμότητας
4) Ράβδοι αναμειγνυτής συγκολλημένα σε περιφέρειες δίσκου με διαφορετικές γωνίες, να αναμειγνύουν, να μετακινούν και να συνθλίβουν το υγρό υλικό



Ενσωματωμένο κάθισμα χτυπήματος και μπουφάν ψύξης

1) Το κάθισμα ρυμουλκούμενου είναι τοποθετημένο στην τελική πλάκα ως αναπόσπαστο μέρος του θαλάμου στεγνώσεως για να εξασφαλίζεται η συγκεντριστικότητα των άξονων.

2) Το μπουφάν ψύξης με νερό είναι εξοπλισμένο για να αυξήσει τη διάρκεια ζωής του ρουλεμπορίου.
3) Οι περιστρεφόμενες αρθρώσεις ενός διαδρόμου διασφαλίζουν ότι κάθε κούφος δίσκος έχει σταθερή ροή μέσου θέρμανσης.



Συστήματα επεξεργασίας αερίων

Ο συνδυασμός κυκλώνα, σωληνωτού συμπυκνωτή και δισταθμικού υγρού καθαρισμού εξασφαλίζει πολύ υψηλό πρότυπο εκπομπών



Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5Αρχή λειτουργίας

Η σειρά KJG Paddle Dryer / Processor είναι μια υψηλής απόδοσης, μηχανικά ταραγμένη, έμμεση συσκευή μεταφοράς θερμότητας που προσθέτει ή αφαιρεί θερμότητα από μια μάζα διαδικασίας.θέρμανση ή ψύξη πάστες, φιλτραρίσματα κέικ, σκόνη και κόκκους υλικών από διάφορες βιομηχανίες.



Ο στεγνωτήρας με κουπί αποτελείται από ένα τρυπάνι με κάλυψη και δύο άξονες αντίστροφης περιστροφής με μοναδικούς κοίλους δίσκους που αλληλοσυνδέονται για να παράγουν στενή ανάμειξη και βελτιστοποίηση της μεταφοράς θερμότητας.ζεστό νερό ή ζεστό θερμικό λάδιΤο υγρό υλικό μεταφέρεται μέσω του αποξηρατήρα με πέλματα αναμειγνυτών συγκολλημένα στις περιφέρειες του δίσκου.κούρεμαΌταν το υγρό υλικό φτάνει στο αντίθετο άκρο του στεγνωτήρα, στεγνώνεται και αποβάλλεται απευθείας.



Η εξατμισμένη υγρασία απορροφάται από ανεμιστήρα μετά από επεξεργασία με κυκλώνα, συμπυκνωτή και υγρό καθαριστήρα για να μειωθεί σημαντικά η μόλυνση του αέρα.



Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5Εφαρμογή

• Τα υλικά από την ιατρική, την τροφική, τη χημική βιομηχανία κλπ. μπορούν να στεγνώσουν.

• Κατάλληλο για πολποειδές, πάστοειδές μείγμα ή πρώτη ύλη ισχύος.

• υλικό αισθητήρα θερμοκρασίας που απαιτεί να στεγνώσει σε χαμηλή θερμοκρασία.

• πρώτες ύλες που είναι εύκολο να οξειδωθούν ή να εκραγούν και έχουν ισχυρό ερεθιστικό ή τοξικό αποτέλεσμα.

• Απαιτείται η ανάκτηση του οργανικού διαλύτη.





Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5 Τεχνικές παραμέτρους

- Όχι, όχι, όχι.	Άρθρο	Παράμετροι	Σημείωση
1,	Σχήμα	KJG-5
2,	Περιοχή μεταφοράς θερμότητας από την κουπί [m]2]	3.5	Συμπεριλαμβανομένης της επιφάνειας του άξονα
3,	Περιοχή μεταφοράς θερμότητας του μανδύα [m]2]	1.5
4,	Συνολική επιφάνεια μεταφοράς θερμότητας [m]2]	5
5,	Εξάτμιση νερού [kg/h]	50
6,	Δυνατότητα παραγωγής [kg/ώρα]	15-20
7,	Διάμετρος πέλματος [mm]	260
8,	Ενεργός όγκος [m]3]	1
9,	Ταχύτητα περιστροφής [rpm]	1-15
10,	Τυπική ονομασία κινητήρα [kW]	3
11,	ροή αερίου φορέα [m]3/h]	300 έως 500
12,	Κατηγορία κινητήρα ανεμιστήρα καυσαερίων φορέα [kW]	0.75
13,	Χώρος δαπέδου μηχανών [L×W×H]	2816X760X1370
14,	Τυπικό βάρος ανύψωσης [kg]	1500

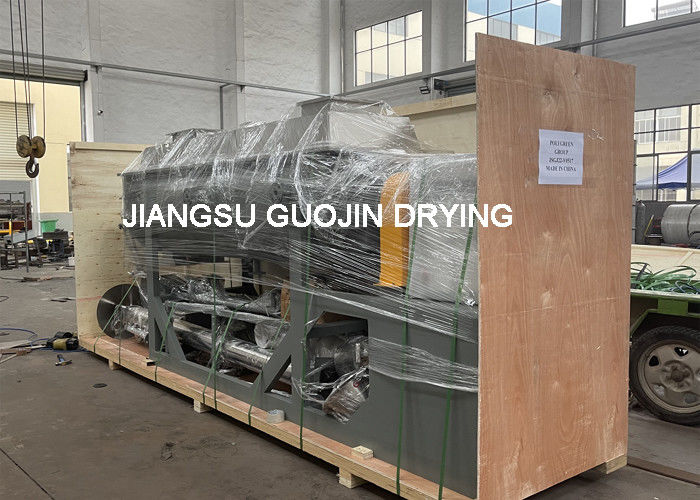

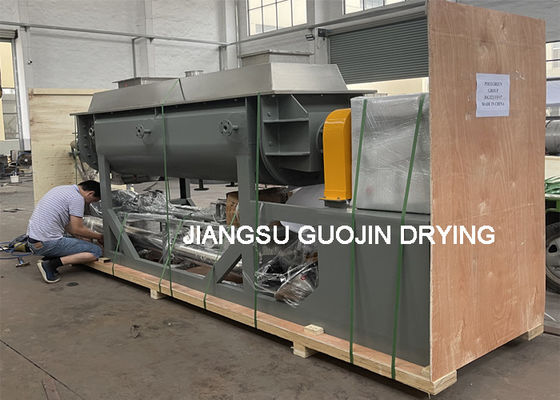

Οριζόντια κούφια στεγνωτήρα κουπίς KJG-5Δείξτε
