5M2 περιοχή kjg-5 μεταφοράς θερμότητας οριζόντιος στεγνωτήρας κουπιών λιπάσματος κοίλος

5M2 Περιοχή μεταφοράς θερμότητας KJG-5 Οριζόντιο λιπαστικό Κούφιο στεγνωτήριο κουπίς

Ο συνεχής οριζόντιος στεγνωτής με κουπί αποτελείται από μια τρύπα με κάλυψη και δύο κούφους άξονες με κούφους κουπίους.Το υλικό στεγνώνεται με μεταφορά θερμότητας με το μέσο θέρμανσης όπως ο ατμός, θερμικό λάδι ή ζεστό νερό που ρέει μέσα από τους κούφους άξονες, κούφους πέλους και κάλυψη με κοιλότητες ή κάλυψη με μισό σωλήνα.Το αποξηραμένο προϊόν απομακρύνεται από το σωλήνα εκφόρτωσης μέσω μεταγωγού βίδα χωρίς άξοναΗ απουσία αέρα κατά τη διάρκεια της διαδικασίας ξήρανσης οδηγεί σε μια πολύ ασφαλή λειτουργία λόγω της χαμηλότερης περιεκτικότητας σε οξυγόνο,μια μικρή και συμπαγή επεξεργασία οσμών και προσφέρει τη δυνατότητα συστήματος ανάκτησης θερμότητας στην μονάδα συμπύκνωσης ατμού λόγω του υψηλού σημείου δροσιάς των εκπομπών αερίων.

Το υλικό τροφοδοτείται από το ένα άκρο της μηχανής και μεταφέρεται από τη βαρύτητα, κάτω από μια μικρή γωνία της στάθμης ή από ασυμμετρικές πεδάλες.στην έξοδο της μηχανής στο άλλο άκροΚατά τη διάρκεια του χρόνου διαμονής του υλικού στο μηχάνημα, διατηρείται μια τέλεια ροή του πλέγματος, εξασφαλίζοντας τέλεια ομοιόμορφη ποιότητα του προϊόντος.Το επίπεδο του προϊόντος μέσα στο μηχάνημα είναι εξασφαλισμένο από ένα ρυθμιζόμενο φράγμα υπερχείλισηςΤο φρεάτιο υπερχείλισης στην πλευρά της εξόδου του προϊόντος έχει χειροκίνητα ενεργοποιημένες βαλβίδες αδειοποίησης στο κάτω μέρος της απομάκρυνσης του προϊόντος πριν από την διακοπή της παραγωγής.Η βρύση εξόδου του προϊόντος στο κάτω μέρος του κόμβου έχει ορθογώνια φλάντσα για σύνδεση με τον εξοπλισμό κατωτέρω.





Οριζόντια λιπαστική στεγνωτήρα με κούφιο πέλμαΚύριο χαρακτηριστικό

1) Υψηλή θερμική απόδοση που μπορεί να φθάσει το 95%

2) Το μέσο μεταφοράς θερμότητας δεν έρχεται σε επαφή με το προϊόν.

3) Δεν χρησιμοποιείται αέριο για τη μεταφορά του προϊόντος.

4) Ακριβής έλεγχος της θερμοκρασίας

5) Ενιαία ποιότητα του προϊόντος, μέσω της ανάμειξης και της μετακίνησης του προϊόντος

6) Συνεχή διαδικασία σε μία μόνο φορά

7) Μεγάλη έκταση μεταφοράς θερμότητας σε σχέση με το όγκο της διαδικασίας - μειωμένη επιφάνεια δαπέδου

8) Εύκολη στη λειτουργία, απαιτεί ελάχιστη προσοχή

9) Ασφαλέστερος από την άμεση ξήρανση κατά την επεξεργασία εύφλεκτου υλικού

10) Απλό και ανθεκτικό σχεδιασμό για εύκολη και χαμηλή συντήρηση

11) Δύο άξονες αντιστροφής με μοναδικούς δίσκους διασύνδεσης παράγουν στενή ανάμειξη, ομοιόμορφη μεταφορά θερμότητας, υψηλό ρυθμό μεταφοράς θερμότητας και αυτοκαθαριστικό αποτέλεσμα.Μια μεγάλη περιοχή μεταφοράς θερμότητας σε σχέση με τον όγκο επιτυγχάνεται με τη χρήση κούφων δίσκων και ένα δοχείο με κάλυψηΤο αποτέλεσμα είναι μια συμπαγή μηχανή με λιγότερες απαιτήσεις χώρου και χαμηλότερο κόστος εγκατάστασης.

12) Το στεγνωτήριο με κουπί μεταφέρει υλικό, ανεξάρτητα από τα χαρακτηριστικά χειρισμού του.Για να γίνει μεταφερόμενοΑυτό έχει ως αποτέλεσμα χαμηλότερο κεφαλαιακό, λειτουργικό και συντηρητικό κόστος.



Δορυφόρο μανδύα θέρμανσης

1) Εργασιακή πίεση έως και 10 bar

2) Η σωληνωτή θέρμανση εξασφαλίζει πολύ ομοιόμορφη θέρμανση και ακριβή ρύθμιση της θερμοκρασίας

3) Ο πλήρης μήκους θόλος ατμού μειώνει την μεταφορά και διαχωρίζει τα στερεά από τον εξατμισμένο υδρατμό.

3) Η ορυκτή μόνωση 80 mm μειώνει σημαντικά τις θερμικές απώλειες

Κούφος δίσκος

1) Σημαντική αύξηση της επιφάνειας θέρμανσης

2) Πολύ μικρότερη περιοχή συγκόλλησης από τις σφήκες

3) Η επιφάνεια του αυτοκαθαριζόμενου δίσκου βελτιώνει σημαντικά τη μεταφορά θερμότητας
4) Ράβδοι αναμειγνυτής συγκολλημένα σε περιφέρειες δίσκου με διαφορετικές γωνίες, να αναμειγνύουν, να μετακινούν και να συνθλίβουν το υγρό υλικό



Ενσωματωμένο κάθισμα χτυπήματος και μπουφάν ψύξης

1) Το κάθισμα ρυμουλκούμενου είναι τοποθετημένο στην τελική πλάκα ως αναπόσπαστο μέρος του θαλάμου στεγνώσεως για να εξασφαλίζεται η συγκεντριστικότητα των άξονων.

2) Το μπουφάν ψύξης με νερό είναι εξοπλισμένο για να αυξήσει τη διάρκεια ζωής του ρουλεμπορίου.
3) Οι περιστρεφόμενες αρθρώσεις ενός διαδρόμου διασφαλίζουν ότι κάθε κούφος δίσκος έχει σταθερή ροή μέσου θέρμανσης.



Συστήματα επεξεργασίας αερίων

Ο συνδυασμός κυκλώνα, σωληνωτού συμπυκνωτή και δισταθμικού υγρού καθαρισμού εξασφαλίζει πολύ υψηλό πρότυπο εκπομπών



Οριζόντια λιπαστική στεγνωτήρα με κούφιο πέλμαΕφαρμογή

• Τα υλικά από την ιατρική, την τροφική, τη χημική βιομηχανία κλπ. μπορούν να στεγνώσουν.

• Κατάλληλο για πολποειδές, πάστοειδές μείγμα ή πρώτη ύλη ισχύος.

• υλικό αισθητήρα θερμοκρασίας που απαιτεί να στεγνώσει σε χαμηλή θερμοκρασία.

• πρώτες ύλες που είναι εύκολο να οξειδωθούν ή να εκραγούν και έχουν ισχυρό ερεθιστικό ή τοξικό αποτέλεσμα.

• Απαιτείται η ανάκτηση του οργανικού διαλύτη.





Οριζόντια λιπαστική στεγνωτήρα με κούφιο πέλμα Τεχνικές παραμέτρους

- Όχι, όχι, όχι.	Άρθρο	Παράμετροι	Σημείωση
1,	Σχήμα	KJG-5
2,	Περιοχή μεταφοράς θερμότητας από την κουπί [m]2]	3.5	Συμπεριλαμβανομένης της επιφάνειας του άξονα
3,	Περιοχή μεταφοράς θερμότητας του μανδύα [m]2]	1.5
4,	Συνολική επιφάνεια μεταφοράς θερμότητας [m]2]	5
5,	Εξάτμιση νερού [kg/h]	50
6,	Δυνατότητα παραγωγής [kg/ώρα]	15-20
7,	Διάμετρος πέλματος [mm]	260
8,	Ενεργός όγκος [m]3]	1
9,	Ταχύτητα περιστροφής [rpm]	1-15
10,	Τυπική ονομασία κινητήρα [kW]	3
11,	ροή αερίου φορέα [m]3/h]	300 έως 500
12,	Κατηγορία κινητήρα ανεμιστήρα καυσαερίων φορέα [kW]	0.75
13,	Χώρος δαπέδου μηχανών [L×W×H]	2816X760X1370
14,	Τυπικό βάρος ανύψωσης [kg]	1500

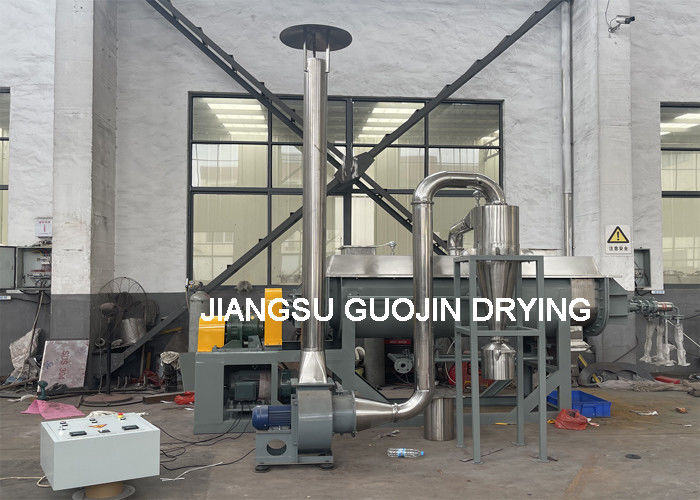

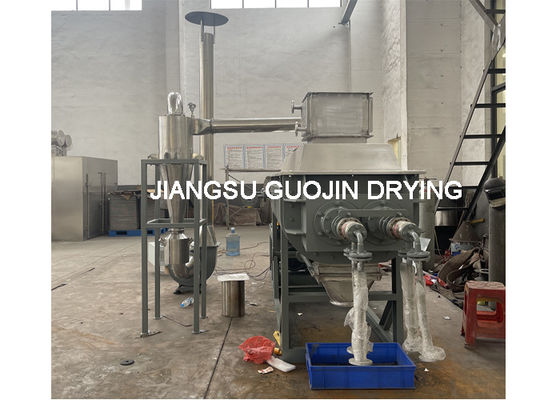

Οριζόντια λιπαστική στεγνωτήρα με κούφιο πέλμαΔείξτε
