Σφραγισμένος μεταφορέας σωλήνων συστημάτων πνευματικής μεταβίβασης φάσης μεταφορών πυκνός
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Guojin |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | Dpcs-2,0 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τυποποιημένο χαρτοκιβώτιο εξαγωγής |
| Χρόνος παράδοσης: | 20-30days |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 30 σύνολα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Product Name: | pneumatic transport system Tube Conveyor Dense Phase Pneumatic Conveying System | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400MM | Total volume: | 2.0M3 |
| Max. design pressure: | 0.78 Mpa | Operation pressure: | Basis on the conveying distance |
| Max. conveying distance: | <1000 M | Outlet conveying diameter: | DN100 |
| Air consumption: | 5-10 m3/min | ||
| Επισημαίνω: | Πυκνό σύστημα πνευματικής μεταβίβασης φάσης,Σύστημα πνευματικής μεταβίβασης PLC,Σφραγισμένο πνευματικό σύστημα μεταφοράς 500m |
||
Περιγραφή προϊόντων
Πνευματικό σύστημα μεταφοράς Σωλήνες μεταφοράς Πνευματικό σύστημα μεταφοράς πυκνών φάσεων
Πνευματικό σύστημα μεταφοράς πυκνής φάσηςΕιδικά εφαρμόζεται σε διάφορες συσκευές σφραγισμένης μεταφοράς σκόνης μεγάλων αποστάσεων. Η ισοδύναμη προσαρμοστική απόσταση μεταφοράς είναι 50-500 μέτρα, υλικά μεταφοράς: ιπτάμενη τέφρα, σκόνη ασβεστίου, τσιμέντο,σκόνη αλουμινίουΟ εξοπλισμός είναι απλός, με μικρό χώρο κατοχής, μπορεί να κάνει πλήρη χρήση του χώρου, και οι αγωγοί μπορούν να είναι ευέλικτη διάταξη,έτσι ώστε η διαμόρφωση του εξοπλισμού του εργοστασίου να είναι πιο ορθολογικήΗ ρύθμιση του συστήματος είναι ολοκληρωμένη, το σύνολο του συστήματος ελέγχεται από PLC, πλήρως αυτοματοποιημένη λειτουργία, εύκολη συντήρηση.
1. Πνευματικά συστήματα μεταφοράς είναι σχετικά οικονομικά για την εγκατάσταση και τη λειτουργία
2Το σύστημα μεταφοράς είναι πλήρως κλειστό και μπορεί να λειτουργεί πλήρως χωρίς να έρχονται σε επαφή κινούμενα μέρη με το μεταφερόμενο υλικό.Το να είσαι κλεισμένος έχει οφέλη για την υγιεινή και την καθαριότητα
3Ένα ατμοσφαιρικό σύστημα μεταφοράς μπορεί να μεταφέρει ένα προϊόν σε οποιοδήποτε σημείο με σωλήνες.
4Το σύστημα ατμοσφαιρικής μεταφοράς προσφέρει σημαντικά μειωμένο κεφαλαιακό κόστος για μεταφορά μεγάλων αποστάσεων.
5Πλήρης αυτοματισμός PLC
6Το σύστημα μεταφοράς αερίου είναι πολύ πιο κατάλληλο για τη μεταφορά σκόνης από το μηχανικό μεταφορέα, επειδή τα κανάλια μεταφοράς
που χρησιμοποιούνται σε πνευματικά μεταφορέα είναι πλήρως κλειστά.
7Οι ατμοσφαιρικοί μεταφορείς μπορούν να σχεδιαστούν για να μεταφέρουν προϊόντα μεταξύ επιπέδων δαπέδου και σε δύσκολες γωνίες.
8Το σύνολο του συστήματος αποτελείται από πηγή συμπιεσμένου αέρα, πνευματικό δοχείο, χαρτοφυλάκιο ελέγχου, σωλήνα μεταφοράς και αποθήκευση στάχτης.
Αρχή λειτουργίας
Κατά τη διαδικασία τροφοδοσίας, το υλικό εισάγεται στην δεξαμενή αποστολής μέσω της διπλής βαλβίδας πεταλούδας ή της βαλβίδας πεταλούδας επέκτασης και ο αντικατασταθείς αέρας απελευθερώνεται μέσω της βαλβίδας εξάτμισης,που διευκολύνει την τροφή και εξαλείφει την αντίστροφη πίεση που εμποδίζει τη ροή των υλικώνΌταν η δεξαμενή αποστολής είναι γεμάτη (μέχρι το 90% του όγκου της δεξαμενής που αναφέρεται από το μετρητή επιπέδου), η βαλβίδα τροφοδοσίας και η βαλβίδα εξάτμισης κλείνουν και σφραγίζονται ταυτόχρονα.ο συμπιεσμένος αέρας προστίθεται στην κορυφή της δεξαμενής αποστολής μέσω της βαλβίδας εισόδουΌταν η πίεση στην δεξαμενή φτάνει την καθορισμένη τιμή, η βαλβίδα εκκένωσης του κάτω μέρους ανοίγει αυτόματα.Το υλικό μεταφέρεται με μορφή έμβολο μέχρι να αδειάσει το υλικό.Όταν η πίεση στην δεξαμενή αποστολής πέφτει στο μηδέν, η πνευματική τροφοδοσία κλείνει και μια μικρή ποσότητα υπολειμματικού αερίου απελευθερώνεται από την δεξαμενή αποστολής και τον αγωγό μεταφοράς.
Χαρακτηριστικά του προϊόντος
1. Υψηλή μεταφοράς πίεσης, έως 0,5MPa, που επιτρέπει τη μεταφορά σκόνης σε μεγάλες αποστάσεις (100-300m)
2Χαμηλή ροή, υψηλή αναλογία στερεών αερίων και χαμηλή κατανάλωση αερίου
3Το υλικό έχει υψηλή προσαρμοστικότητα και ευελιξία, και έχει μικρή επίδραση στην ποιότητα του υλικού στη διαδικασία, η οποία μπορεί να ανταποκριθεί στην μεταφορά εύθραυστων και ισχυρών υλικών αθρίωσης.
4. Ένα σημείο για την πολλαπλή τροφοδοσία σημεία μπορεί να πραγματοποιηθεί
Παράμετρος προϊόντος
| Σχήμα | DPCS-2.0 |
| Σώμα Εσωτερική διάμετρος ((mm) | 1400 |
| Συνολικός όγκος ((M3) | 2.0 |
| Υλικό σώματος | Q235-Β |
| Θερμοκρασία λειτουργίας (oC) | < 120 |
| Μέγιστη πίεση σχεδιασμού ((Mpa) | 0.78 |
| Πίεση λειτουργίας ((Mpa) | 0.2-0.5 ((Βάσει της απόστασης μεταφοράς) |
| Μέγιστη απόσταση μεταφοράς (m) | < 1000 |
| Διάμετρος μεταφοράς εξόδου | DN100 |
| Κατανάλωση αέρα ((m3/min) | 5 έως 10 |
Σύνθεση δομής

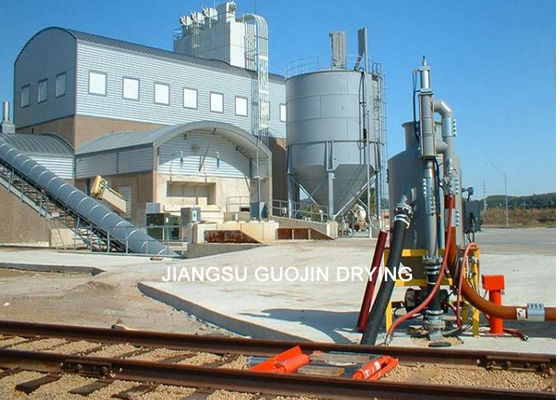

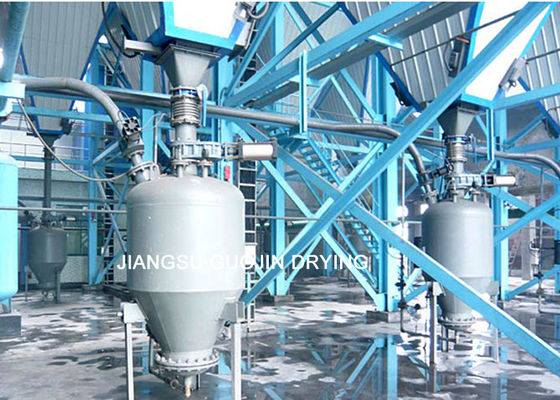

Εικόνα προϊόντος
