Οριζόντιος κοίλος στεγνωτήρας κουπιών οξειδίων χαλκού περιοχής 41M2 μεταφοράς θερμότητας
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Guojin |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | CHPD |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | τυποποιημένο χαρτοκιβώτιο εξαγωγής |
| Χρόνος παράδοσης: | 20-30DAYS |
| Δυνατότητα προσφοράς: | 10 σύνολα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Item Name: | Heat Transfer Area 41M2 Copper Oxide Horizontal Hollow Paddle Dryer | Application: | Sludge processing |
|---|---|---|---|
| Model type: | Sludge Paddle Dryer | Heat transfer area: | 41 M2 |
| Effective volume: | 2.8 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-10 RPM |
| Transmission power: | 18.5KW | ||
| Επισημαίνω: | Κοίλος στεγνωτήρας κουπιών οξειδίων χαλκού,41M2 κοίλος στεγνωτήρας κουπιών,Στεγνωτήρας κουπιών οξειδίων χαλκού |
||
Περιγραφή προϊόντων
Χώρος μεταφοράς θερμότητας 41M2 Οριζόντια κούφια στεγνωτήρα κουπίς με οξείδιο χαλκού
Ο στεγνωτής με κουπί είναι ένα είδος στεγνωτήρα με χαμηλή ταχύτητα με ταραγμένο χαρτοπολτό στο εσωτερικό του εξοπλισμού για να κάνει τα υγρά υλικά να έρθουν πλήρως σε επαφή με τον φορέα θερμότητας και την θερμή επιφάνεια υπό την ανάμειξη των κουπιών,ώστε να επιτευχθεί ο σκοπός της ξήρανσηςΗ δομή είναι γενικά οριζόντια, διπλού άξονα ή τετραμήνου.Ο τύπος θερμού αέρα είναι μέσω του φορέα θερμότητας (όπως ο θερμός αέρας) και το υλικό που θα στεγνώσει επαφή και ξήρανση.
Αρχή λειτουργίας του προϊόντος
Οι κενές λεπίδες σχήματος σφήνας είναι πυκνά διατεταγμένες στον κενό άξονα και το ζεστό μέσο ρέει μέσα από τον κενό άξονα.Η θερμοκρασία του θερμού μέσου κυμαίνεται από - 40 °C έως 320 °C, η οποία μπορεί να είναι ατμού ή υγρού τύπου, όπως ζεστό νερό, πετρέλαιο μεταφοράς θερμότητας, κλπ. Η έμμεση θέρμανση αγωγιμότητας, χωρίς να μεταφέρει αέρα για να απομακρύνει τη θερμότητα, η θερμότητα χρησιμοποιείται για τη θέρμανση υλικών.Η απώλεια θερμότητας είναι μόνο η απώλεια θερμότητας στο περιβάλλον μέσω του στρώματος μόνωσηςΗ σχετική κίνηση των σωματιδίων του υλικού και η σχήμα σφήνας επιφάνειας παράγει μια επίδραση πλύσης.που μπορεί να ξεπλένει τα προσκολλημένα υλικά στην σφηνοειδή επιφάνειαΤο κέλυφος του στεγνωτήρα χαρτοπολτού είναι τύπου Ω, και δύο έως τέσσερις κούφοι άξονες ανάμειξης είναι διατεταγμένοι στο κέλυφος.Το κέλυφος έχει ένα σφραγισμένο τέλος κάλυμμα και ένα άνω κάλυμμα για να αποτρέψει τη διαρροή σκόνης υλικού.
Το μέσο μεταφοράς θερμότητας ρέει μέσα από το κάλυμμα του κελύφους και τον κούφιο άξονα ανάμειξης μέσω της περιστρεφόμενης σύνδεσης.Ο κούφος άξονας ανάμειξης έχει διαφορετική εσωτερική δομή ανάλογα με τον τύπο του θερμού μέσου, ώστε να εξασφαλίζεται καλύτερη επίδραση μεταφοράς θερμότητας.
Χαρακτηριστικό του προϊόντος
Μικρή κατανάλωση ενέργειας από το στεγνωτήριο φύλλων χαρτοπολτού: λόγω της έμμεσης θέρμανσης, δεν υπάρχει μεγάλη ποσότητα αέρα για να απομακρυνθεί η θερμότητα και ο εξωτερικός τοίχος του στεγνωτήρα είναι εφοδιασμένος με στρώμα μόνωσης,που χρειάζεται μόνο 10,2 kg ατμού για την εξάτμιση 1 kg νερού για υλικά λιπασμάτων.
Χαμηλό κόστος του συστήματος ξηραντήρων με λεπίδες: ο αποτελεσματικός όγκος της μονάδας έχει τεράστια επιφάνεια μεταφοράς θερμότητας, γεγονός που συντομεύει τον χρόνο επεξεργασίας και μειώνει το μέγεθος του εξοπλισμού.Μειώνει σημαντικά την έκταση του κτιρίου και το χώρο κατασκευής.
Ένα ευρύ φάσμα υλικών επεξεργασίας: χρησιμοποιώντας διαφορετικά θερμικά μέσα, μπορεί να χειριστεί τόσο θερμικά ευαίσθητα υλικά όσο και υλικά που απαιτούν επεξεργασία υψηλής θερμοκρασίας.λάδι μεταφοράς θερμότητας, ζεστό νερό, νερό ψύξης κλπ.
Μπορεί να λειτουργεί συνεχώς ή με διαλείμματα και μπορεί να χρησιμοποιηθεί σε πολλούς τομείς.
Μικρή περιβαλλοντική ρύπανση: δεν χρησιμοποιείται μεταφερόμενος αέρας, η απορροφή των υλικών σκόνης είναι μικρή.Μπορεί να χρησιμοποιηθεί για την ανάκτηση μολυσμένων υλικών ή διαλυτών.
Τεχνικό πλεονέκτημα
1) Υψηλή θερμική απόδοση που μπορεί να φθάσει το 95%
2) Το μέσο μεταφοράς θερμότητας δεν έρχεται σε επαφή με το προϊόν.
3) Δεν χρησιμοποιείται αέριο για τη μεταφορά του προϊόντος.
4) Ακριβής έλεγχος της θερμοκρασίας
5) Ενιαία ποιότητα του προϊόντος, μέσω της ανάμειξης και της μετακίνησης του προϊόντος
6) Συνεχή διαδικασία σε μία μόνο φορά
7) Μεγάλη έκταση μεταφοράς θερμότητας σε σχέση με το όγκο της διαδικασίας - μειωμένη επιφάνεια δαπέδου
8) Εύκολη στη λειτουργία, απαιτεί ελάχιστη προσοχή
9) Ασφαλέστερος από την άμεση ξήρανση κατά την επεξεργασία εύφλεκτου υλικού
10) Απλό και ανθεκτικό σχεδιασμό για εύκολη και χαμηλή συντήρηση
11) Δύο άξονες αντιστροφής με μοναδικούς δίσκους διασύνδεσης παράγουν στενή ανάμειξη, ομοιόμορφη μεταφορά θερμότητας, υψηλό ρυθμό μεταφοράς θερμότητας και αυτοκαθαριστικό αποτέλεσμα.Μια μεγάλη περιοχή μεταφοράς θερμότητας σε σχέση με τον όγκο επιτυγχάνεται με τη χρήση κούφων δίσκων και ένα δοχείο με κάλυψηΤο αποτέλεσμα είναι μια συμπαγή μηχανή με λιγότερες απαιτήσεις χώρου και χαμηλότερο κόστος εγκατάστασης.
Εφαρμογή του προϊόντος
• Τα υλικά από την ιατρική, την τροφική, τη χημική βιομηχανία κλπ. μπορούν να στεγνώσουν.
• Κατάλληλο για πολποειδές, πάστοειδές μείγμα ή πρώτη ύλη ισχύος.
• υλικό αισθητήρα θερμοκρασίας που απαιτεί να στεγνώσει σε χαμηλή θερμοκρασία.
• πρώτες ύλες που είναι εύκολο να οξειδωθούν ή να εκραγούν και έχουν ισχυρό ερεθιστικό ή τοξικό αποτέλεσμα.
• Απαιτείται η ανάκτηση του οργανικού διαλύτη.
Τεχνικές παραμέτρους
| Σχήμα | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Περιοχή μεταφοράς θερμότητας ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Ενεργός όγκος ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Πεδίο ταχύτητας ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 έως 10 | 5 έως 10 | 5 έως 10 | 5 έως 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Δύναμη μετάδοσης (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| πλάτος συσκευής ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Συνολικό πλάτος ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| μήκος του εξοπλισμού ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Συνολικό μήκος (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Υψόμετρο κέντρου (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Συνολικό ύψος εξοπλισμού (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

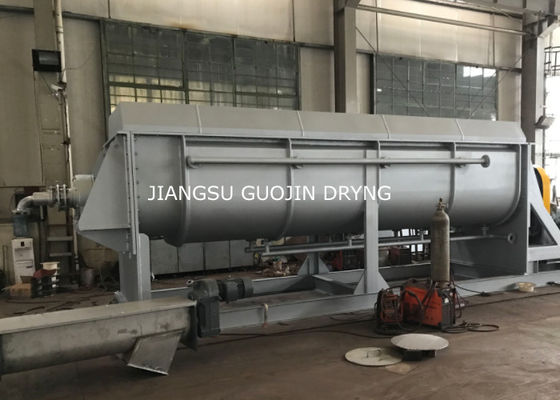

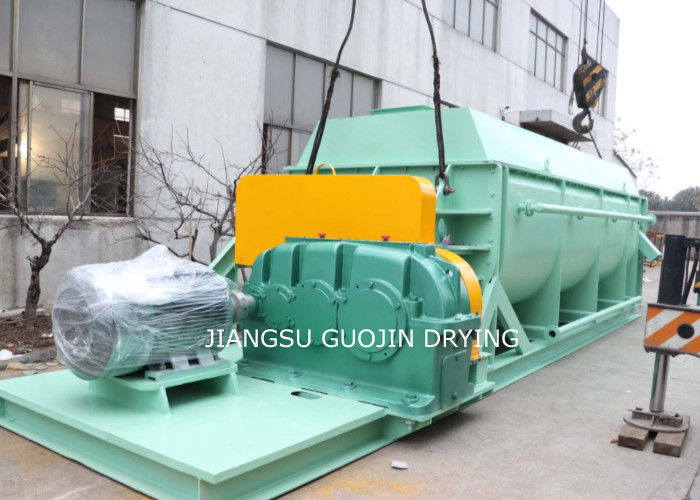

Έκθεση προϊόντων
