Έμμεσης θέρμανσης κενή περιοχή 3M2 μεταφοράς θερμότητας κουπιών ξηρότερη
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Guojin |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | CHPD |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | τυποποιημένο χαρτοκιβώτιο εξαγωγής |
| Χρόνος παράδοσης: | 20-30DAYS |
| Δυνατότητα προσφοράς: | 10 σύνολα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| Επισημαίνω: | Στεγνωτήρας κουπιών έμμεσης θέρμανσης κενός,3M2 κενός στεγνωτήρας κουπιών,3M2 κενή αποξηραντική μηχανή |
||
Περιγραφή προϊόντων
Χώρος μεταφοράς θερμότητας 3M2 Εξοπλισμός στεγνωτήρα κενού με έμμεση θέρμανση

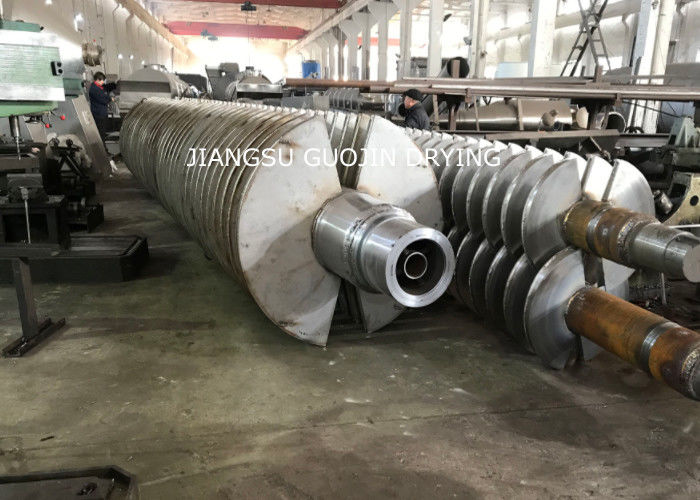

Ο στεγνωτής με κουπί αποτελείται από δύο περιστρεφόμενους άξονες με σφήνες κουπίς, κάμερα στεγνώσεως με κάλυμμα, κινητήρα κίνησης και πλαίσιο στήριξης.Η διαδικασία ξήρανσης ολοκληρώνεται σε σφραγισμένο θάλαμο ξήρανσης για να αποφευχθεί η ρύπανση απόΤο ξηραστήρα με κουπί είναι ένας επεξεργαστής ξήρανσης με έμμεση θέρμανση. Το μέσο θέρμανσης μπορεί να είναι ατμός, ζεστό νερό ή θερμικό λάδι που μπορεί να ρέει μέσω των κούφων σκαφών και να κουβαλά μέσω περιστρεφόμενων αρθρώσεων,καθώς και κάμαρα ξήρανσης με μανδύαΤο υγρό υλικό εισάγεται ομοιόμορφα στον θάλαμο ξήρανσης με τροφοδοτικό βίδας.Το υγρό υλικό αναμιγνύεται πλήρως και ανακατεύεται για να έρθει σε επαφή με την θερμή επιφάνεια και να κινηθεί προς την εκφόρτωση και η μεταφορά θερμότητας συμβαίνει και η υγρασία εξατμίζεται γρήγορα..
Αρχή λειτουργίας του προϊόντος
Χαρακτηριστικό του προϊόντος
Χαμηλό κόστος λειτουργίας
- Εύκολο στη λειτουργία.
- Απαιτεί ελάχιστη προσοχή.
- Απλές συσκευές παρακολουθούν τη διαδικασία
- Υψηλή αποδοτικότητα
- Μικρός όγκος εκπομπών αερίων
Χαμηλό κόστος συντήρησης
- Σχεδιασμένα για υψηλή ροπή και χαμηλή ταχύτητα λειτουργίας
- απλή και ανθεκτική σχεδίαση για εύκολη και χαμηλή συντήρηση
- Δεν υπάρχουν εσωτερικά μέρη για ρύθμιση ή συντήρηση
- Δεν υπάρχει μέταλλο με μέταλλο επαφή.
- Οι άξονες, τα ρουλεμάν και τα εξαρτήματα κίνησης είναι σχεδιασμένα για μακρά διάρκεια ζωής σε δυσμενείς συνθήκες, εξασφαλίζοντας μακροχρόνια μηχανική ακεραιότητα
- Το ανθεκτικό πλαίσιο υποστηρίζει διαχωρισμένα ρουλεμάν για μαξιλάρια
Διατίθενται εναλλακτικές μορφές σφραγίδων
Χαμηλό κόστος εγκατάστασης
- Σχεδιασμένο με συμπαγή δομή
- Μικρό σύστημα εκπομπής αερίων
- Η αφαίρεση κάθετου άξονα μειώνει τις απαιτήσεις για το μέγεθος του κτιρίου
Τεχνικό πλεονέκτημα
1) Υψηλή θερμική απόδοση που μπορεί να φθάσει το 95%
2) Το μέσο μεταφοράς θερμότητας δεν έρχεται σε επαφή με το προϊόν.
3) Δεν χρησιμοποιείται αέριο για τη μεταφορά του προϊόντος.
4) Ακριβής έλεγχος της θερμοκρασίας
5) Ενιαία ποιότητα του προϊόντος, μέσω της ανάμειξης και της μετακίνησης του προϊόντος
6) Συνεχή διαδικασία σε μία μόνο φορά
7) Μεγάλη έκταση μεταφοράς θερμότητας σε σχέση με το όγκο της διαδικασίας - μειωμένη επιφάνεια δαπέδου
8) Εύκολη στη λειτουργία, απαιτεί ελάχιστη προσοχή
9) Ασφαλέστερος από την άμεση ξήρανση κατά την επεξεργασία εύφλεκτου υλικού
10) Απλό και ανθεκτικό σχεδιασμό για εύκολη και χαμηλή συντήρηση
11) Δύο άξονες αντιστροφής με μοναδικούς δίσκους διασύνδεσης παράγουν στενή ανάμειξη, ομοιόμορφη μεταφορά θερμότητας, υψηλό ρυθμό μεταφοράς θερμότητας και αυτοκαθαριστικό αποτέλεσμα.Μια μεγάλη περιοχή μεταφοράς θερμότητας σε σχέση με τον όγκο επιτυγχάνεται με τη χρήση κούφων δίσκων και ένα δοχείο με κάλυψηΤο αποτέλεσμα είναι μια συμπαγή μηχανή με λιγότερες απαιτήσεις χώρου και χαμηλότερο κόστος εγκατάστασης.
ΠΡΟΣΤΗΜΑΤΙΚΕΣ ΘΕΡΜΗΣ ((Θερμοκρασία 180oC - 250oC)
Θέρμανση με ατμό
Ο ατμός εισέρχεται στον κούφιο άξονα μέσω ενός περιστρεφόμενου αρθρώματος και κατανέμεται ομοιόμορφα σε όλα τα πέλματα.
Θέρμανση με θερμό λάδι (θερμικό υγρό)
Το ζεστό λάδι (θερμικό υγρό) εισέρχεται και βγαίνει από τον κούφιο άξονα μέσω ενός περιστρεφόμενου αρθρώματος.
Εφαρμογή του προϊόντος
Το στεγνωτήριο λεπίδων έχει χρησιμοποιηθεί με επιτυχία σε τρόφιμα, χημικά, πετροχημικά, βαφές, βιομηχανικές λάσπες και άλλους τομείς.τα χαρακτηριστικά ανάμειξης επιτρέπουν την ολοκλήρωση των ακόλουθων μονάδων λειτουργίας- καλσίνωση (χαμηλή θερμοκρασία), ψύξη, ξήρανση (ανακύκλωση διαλυτών), θέρμανση (λίωση), ανταπόκριση και αποστείρωση.ο πραγματικός όγκος ανά μονάδα έκτασης της μεταφοράς θερμότητας αυξάνεταιΟι επιφάνειες μεταφοράς θερμότητας σε σφηνοειδείς λεπίδες με λειτουργία αυτοκαθαρισμού.Υλικό κατά μήκος του άξονα σε κίνηση "πύλης ροής", στην αξιωτική ζώνη, η θερμοκρασία του υλικού, υγρασία, αναμειγνύοντας ένα πολύ μικρό βαθμό κλίσης.
Τεχνικές παραμέτρους
| Σχήμα | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Περιοχή μεταφοράς θερμότητας ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Ενεργός όγκος ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Πεδίο ταχύτητας ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 έως 10 | 5 έως 10 | 5 έως 10 | 5 έως 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Δύναμη μετάδοσης (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| πλάτος συσκευής ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Συνολικό πλάτος ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| μήκος του εξοπλισμού ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Συνολικό μήκος (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Υψόμετρο κέντρου (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Συνολικό ύψος εξοπλισμού (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Σχέδιο δομής

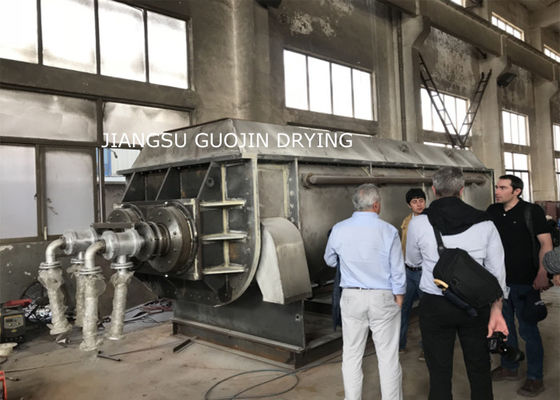

Έκθεση προϊόντων
